8:20: SX CalUnit is in

Hexapod set ack to December position: [4.98; 0.39; -0.61; 211; -100], and FLAO board to: [-73.8; -45.9; 45.0].

PBL with crane give us no telescope access for the whole morning.

LgswUnitSx FoV measurement

14:00: back to SX CalUnit. We try to measure LGSW FoV using the scan with FLAO stages:
  1. setup everything
  2. close loop on LGSW only
  3. align FLAO board on on-axis source
  4. open LGSW loop and close on FLAO
  5. measure LGSW FoV moving FLAO stages

LGSW pupils are out, we update the default position for CalUnit:

Pupil X Y
Blue 330 411
Yellow 371 438
Red 525 412
and we save a new pupil target: 20160308_213346

HEXA 5.03 0.68 -0.75 115 -86
Board -74.6 -52.2 45.0
We always forgot that all the time you acquire the LGSs from the AARB GUI we must read the hexapod position on the TCS GUI and set it back, otherwise the AdSec offload doesn't work!

Scan w/ board: 1" in 3 steps. It doesn't work! We need a movement pattern that minimizes the jumps.

So we turn back to the scan w/ hexapod. Range= +/-10" of Rx and Ry in 11 steps:


Then we switch off the Pockels cells and we repeat the same measurement:


It seems very bad, better to keep the PC on!

We move the hexapod to match the best center position for the Blue pupil: [+0.5; +4.0]" so hexapod Rx, Ry= [115.5; -84.5]. Then we try another scan with +/-5" and 3 steps, we also acquire snapshots:

TN AO Gain Res. WF [nm rms] AO rec DIMM ["] JCL PCL Notes
20160308_230004 0.2,0.15,0.1 809.75 20151212_220700 -1 F F Lgsw Fov hexa [-5. -5.]
20160308_230013 0.2,0.15,0.1 617.749 20151212_220700 -1 F F Lgsw Fov hexa [-5. 0.]
20160308_230022 0.2,0.15,0.1 770.694 20151212_220700 -1 F F Lgsw Fov hexa [-5. 5.]
20160308_230030 0.2,0.15,0.1 462.385 20151212_220700 -1 F F Lgsw Fov hexa [ 0. -5.]
20160308_230037 0.2,0.15,0.1 425.589 20151212_220700 -1 F F Lgsw Fov hexa [ 0. 0.]
20160308_230044 0.2,0.15,0.1 766.201 20151212_220700 -1 F F Lgsw Fov hexa [ 0. 5.]
20160308_230053 0.2,0.15,0.1 496.058 20151212_220700 -1 F F Lgsw Fov hexa [ 5. -5.]
20160308_230059 0.2,0.15,0.1 681.166 20151212_220700 -1 F F Lgsw Fov hexa [ 5. 0.]
20160308_230107 0.2,0.15,0.1 442.056 20151212_220700 -1 F F Lgsw Fov hexa [ 5. 5.]

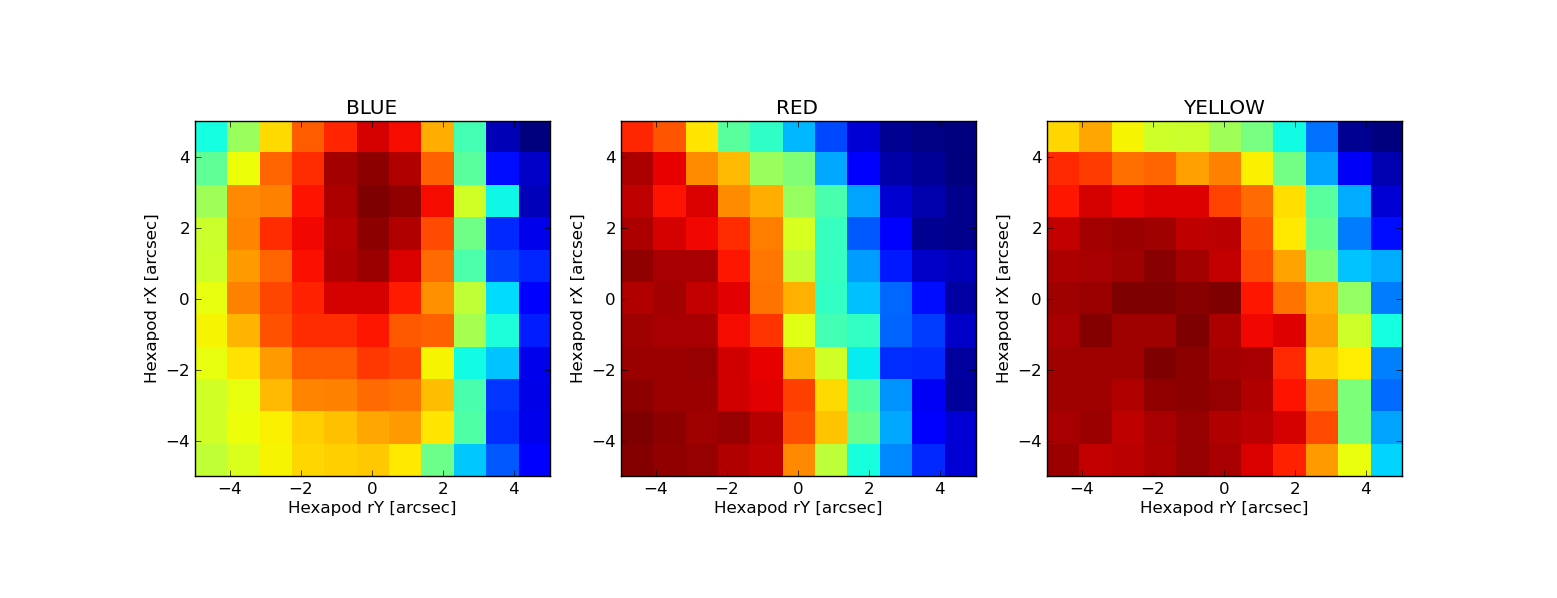

But the result is too coarse, we try again with +/-5" and 11 steps:

TN AO Gain Res. WF [nm rms] AO rec DIMM ["] JCL PCL Notes
20160308_230336 0.2,0.15,0.1 761.167 20151212_220700 -1 F F Lgsw Fov hexa [-5. -5.]
20160308_230344 0.2,0.15,0.1 564.576 20151212_220700 -1 F F Lgsw Fov hexa [-5. -4.]
20160308_230351 0.2,0.15,0.1 483.518 20151212_220700 -1 F F Lgsw Fov hexa [-5. -3.]
20160308_230358 0.2,0.15,0.1 609.246 20151212_220700 -1 F F Lgsw Fov hexa [-5. -2.]
20160308_230405 0.2,0.15,0.1 741.035 20151212_220700 -1 F F Lgsw Fov hexa [-5. -1.]
20160308_230414 0.2,0.15,0.1 547.257 20151212_220700 -1 F F Lgsw Fov hexa [-5. 0.]
20160308_230422 0.2,0.15,0.1 404.791 20151212_220700 -1 F F Lgsw Fov hexa [-5. 1.]
20160308_230429 0.2,0.15,0.1 349.546 20151212_220700 -1 F F Lgsw Fov hexa [-5. 2.]
20160308_230437 0.2,0.15,0.1 440.695 20151212_220700 -1 F F Lgsw Fov hexa [-5. 3.]
20160308_230444 0.2,0.15,0.1 722.726 20151212_220700 -1 F F Lgsw Fov hexa [-5. 4.]
20160308_230451 0.2,0.15,0.1 638.472 20151212_220700 -1 F F Lgsw Fov hexa [-5. 5.]
20160308_230459 0.2,0.15,0.1 722.007 20151212_220700 -1 F F Lgsw Fov hexa [-4. -5.]
20160308_230506 0.2,0.15,0.1 470.798 20151212_220700 -1 F F Lgsw Fov hexa [-4. -4.]
20160308_230513 0.2,0.15,0.1 708.846 20151212_220700 -1 F F Lgsw Fov hexa [-4. -3.]
20160308_230520 0.2,0.15,0.1 408.113 20151212_220700 -1 F F Lgsw Fov hexa [-4. -2.]
20160308_230527 0.2,0.15,0.1 609.419 20151212_220700 -1 F F Lgsw Fov hexa [-4. -1.]
20160308_230535 0.2,0.15,0.1 613.857 20151212_220700 -1 F F Lgsw Fov hexa [-4. 0.]
20160308_230544 0.2,0.15,0.1 432.222 20151212_220700 -1 F F Lgsw Fov hexa [-4. 1.]
20160308_230551 0.2,0.15,0.1 292.562 20151212_220700 -1 F F Lgsw Fov hexa [-4. 2.]
20160308_230559 0.2,0.15,0.1 340.059 20151212_220700 -1 F F Lgsw Fov hexa [-4. 3.]
20160308_230607 0.2,0.15,0.1 627.633 20151212_220700 -1 F F Lgsw Fov hexa [-4. 4.]
20160308_230614 0.2,0.15,0.1 635.562 20151212_220700 -1 F F Lgsw Fov hexa [-4. 5.]
20160308_230622 0.2,0.15,0.1 570.143 20151212_220700 -1 F F Lgsw Fov hexa [-3. -5.]
20160308_230629 0.2,0.15,0.1 607.315 20151212_220700 -1 F F Lgsw Fov hexa [-3. -4.]
20160308_230636 0.2,0.15,0.1 548.269 20151212_220700 -1 F F Lgsw Fov hexa [-3. -3.]
20160308_230644 0.2,0.15,0.1 556.938 20151212_220700 -1 F F Lgsw Fov hexa [-3. -2.]
20160308_230652 0.2,0.15,0.1 687.29 20151212_220700 -1 F F Lgsw Fov hexa [-3. -1.]
20160308_230700 0.2,0.15,0.1 469.776 20151212_220700 -1 F F Lgsw Fov hexa [-3. 0.]
20160308_230707 0.2,0.15,0.1 330.702 20151212_220700 -1 F F Lgsw Fov hexa [-3. 1.]
20160308_230714 0.2,0.15,0.1 298.046 20151212_220700 -1 F F Lgsw Fov hexa [-3. 2.]
20160308_230722 0.2,0.15,0.1 394.222 20151212_220700 -1 F F Lgsw Fov hexa [-3. 3.]
20160308_230730 0.2,0.15,0.1 575.505 20151212_220700 -1 F F Lgsw Fov hexa [-3. 4.]
20160308_230737 0.2,0.15,0.1 724.837 20151212_220700 -1 F F Lgsw Fov hexa [-3. 5.]
20160308_230746 0.2,0.15,0.1 656.191 20151212_220700 -1 F F Lgsw Fov hexa [-2. -5.]
20160308_230753 0.2,0.15,0.1 629.761 20151212_220700 -1 F F Lgsw Fov hexa [-2. -4.]
20160308_230801 0.2,0.15,0.1 677.461 20151212_220700 -1 F F Lgsw Fov hexa [-2. -3.]
20160308_230809 0.2,0.15,0.1 628.19 20151212_220700 -1 F F Lgsw Fov hexa [-2. -2.]
20160308_230816 0.2,0.15,0.1 534.518 20151212_220700 -1 F F Lgsw Fov hexa [-2. -1.]
20160308_230823 0.2,0.15,0.1 388.494 20151212_220700 -1 F F Lgsw Fov hexa [-2. 0.]
20160308_230831 0.2,0.15,0.1 380.721 20151212_220700 -1 F F Lgsw Fov hexa [-2. 1.]
20160308_230840 0.2,0.15,0.1 340.856 20151212_220700 -1 F F Lgsw Fov hexa [-2. 2.]
20160308_230847 0.2,0.15,0.1 357.292 20151212_220700 -1 F F Lgsw Fov hexa [-2. 3.]
20160308_230855 0.2,0.15,0.1 536.135 20151212_220700 -1 F F Lgsw Fov hexa [-2. 4.]
20160308_230902 0.2,0.15,0.1 658.561 20151212_220700 -1 F F Lgsw Fov hexa [-2. 5.]
20160308_230909 0.2,0.15,0.1 490.854 20151212_220700 -1 F F Lgsw Fov hexa [-1. -5.]
20160308_230917 0.2,0.15,0.1 644.304 20151212_220700 -1 F F Lgsw Fov hexa [-1. -4.]
20160308_230925 0.2,0.15,0.1 433.772 20151212_220700 -1 F F Lgsw Fov hexa [-1. -3.]
20160308_230934 0.2,0.15,0.1 647.015 20151212_220700 -1 F F Lgsw Fov hexa [-1. -2.]
20160308_230941 0.2,0.15,0.1 610.891 20151212_220700 -1 F F Lgsw Fov hexa [-1. -1.]
20160308_230950 0.2,0.15,0.1 376.242 20151212_220700 -1 F F Lgsw Fov hexa [-1. 0.]
20160308_230957 0.2,0.15,0.1 472.482 20151212_220700 -1 F F Lgsw Fov hexa [-1. 1.]
20160308_231005 0.2,0.15,0.1 350.26 20151212_220700 -1 F F Lgsw Fov hexa [-1. 2.]
20160308_231012 0.2,0.15,0.1 360.166 20151212_220700 -1 F F Lgsw Fov hexa [-1. 3.]
20160308_231020 0.2,0.15,0.1 701.369 20151212_220700 -1 F F Lgsw Fov hexa [-1. 4.]
20160308_231028 0.2,0.15,0.1 660.275 20151212_220700 -1 F F Lgsw Fov hexa [-1. 5.]
20160308_231036 0.2,0.15,0.1 605.845 20151212_220700 -1 F F Lgsw Fov hexa [ 0. -5.]
20160308_231043 0.2,0.15,0.1 435.998 20151212_220700 -1 F F Lgsw Fov hexa [ 0. -4.]
20160308_231050 0.2,0.15,0.1 477.708 20151212_220700 -1 F F Lgsw Fov hexa [ 0. -3.]
20160308_231058 0.2,0.15,0.1 607.215 20151212_220700 -1 F F Lgsw Fov hexa [ 0. -2.]
20160308_231105 0.2,0.15,0.1 449.55 20151212_220700 -1 F F Lgsw Fov hexa [ 0. -1.]
20160308_231112 0.2,0.15,0.1 477.949 20151212_220700 -1 F F Lgsw Fov hexa [ 0. 0.]
20160308_231120 0.2,0.15,0.1 404.573 20151212_220700 -1 F F Lgsw Fov hexa [ 0. 1.]
20160308_231129 0.2,0.15,0.1 355.01 20151212_220700 -1 F F Lgsw Fov hexa [ 0. 2.]
20160308_231137 0.2,0.15,0.1 394.784 20151212_220700 -1 F F Lgsw Fov hexa [ 0. 3.]
20160308_231146 0.2,0.15,0.1 759.599 20151212_220700 -1 F F Lgsw Fov hexa [ 0. 4.]
20160308_231154 0.2,0.15,0.1 781.32 20151212_220700 -1 F F Lgsw Fov hexa [ 0. 5.]
20160308_231202 0.2,0.15,0.1 398.357 20151212_220700 -1 F F Lgsw Fov hexa [ 1. -5.]
20160308_231210 0.2,0.15,0.1 626.564 20151212_220700 -1 F F Lgsw Fov hexa [ 1. -4.]
20160308_231218 0.2,0.15,0.1 618.488 20151212_220700 -1 F F Lgsw Fov hexa [ 1. -3.]
20160308_231226 0.2,0.15,0.1 548.412 20151212_220700 -1 F F Lgsw Fov hexa [ 1. -2.]
20160308_231233 0.2,0.15,0.1 477.143 20151212_220700 -1 F F Lgsw Fov hexa [ 1. -1.]
20160308_231240 0.2,0.15,0.1 525.653 20151212_220700 -1 F F Lgsw Fov hexa [ 1. 0.]
20160308_231248 0.2,0.15,0.1 399.332 20151212_220700 -1 F F Lgsw Fov hexa [ 1. 1.]
20160308_231255 0.2,0.15,0.1 353.324 20151212_220700 -1 F F Lgsw Fov hexa [ 1. 2.]
20160308_231303 0.2,0.15,0.1 424.46 20151212_220700 -1 F F Lgsw Fov hexa [ 1. 3.]
20160308_231311 0.2,0.15,0.1 982.676 20151212_220700 -1 F F Lgsw Fov hexa [ 1. 4.]
20160308_231319 0.2,0.15,0.1 785.566 20151212_220700 -1 F F Lgsw Fov hexa [ 1. 5.]
20160308_231328 0.2,0.15,0.1 509.126 20151212_220700 -1 F F Lgsw Fov hexa [ 2. -5.]
20160308_231336 0.2,0.15,0.1 573.721 20151212_220700 -1 F F Lgsw Fov hexa [ 2. -4.]
20160308_231344 0.2,0.15,0.1 717.847 20151212_220700 -1 F F Lgsw Fov hexa [ 2. -3.]
20160308_231351 0.2,0.15,0.1 484.439 20151212_220700 -1 F F Lgsw Fov hexa [ 2. -2.]
20160308_231359 0.2,0.15,0.1 526.765 20151212_220700 -1 F F Lgsw Fov hexa [ 2. -1.]
20160308_231408 0.2,0.15,0.1 515.643 20151212_220700 -1 F F Lgsw Fov hexa [ 2. 0.]
20160308_231417 0.2,0.15,0.1 392.844 20151212_220700 -1 F F Lgsw Fov hexa [ 2. 1.]
20160308_231425 0.2,0.15,0.1 392.217 20151212_220700 -1 F F Lgsw Fov hexa [ 2. 2.]
20160308_231432 0.2,0.15,0.1 458.22 20151212_220700 -1 F F Lgsw Fov hexa [ 2. 3.]
20160308_231440 0.2,0.15,0.1 693.92 20151212_220700 -1 F F Lgsw Fov hexa [ 2. 4.]
20160308_231448 0.2,0.15,0.1 883.248 20151212_220700 -1 F F Lgsw Fov hexa [ 2. 5.]
20160308_231457 0.2,0.15,0.1 326.814 20151212_220700 -1 F F Lgsw Fov hexa [ 3. -5.]
20160308_231505 0.2,0.15,0.1 566.759 20151212_220700 -1 F F Lgsw Fov hexa [ 3. -4.]
20160308_231513 0.2,0.15,0.1 502.968 20151212_220700 -1 F F Lgsw Fov hexa [ 3. -3.]
20160308_231520 0.2,0.15,0.1 736.446 20151212_220700 -1 F F Lgsw Fov hexa [ 3. -2.]
20160308_231528 0.2,0.15,0.1 489.705 20151212_220700 -1 F F Lgsw Fov hexa [ 3. -1.]
20160308_231536 0.2,0.15,0.1 478.088 20151212_220700 -1 F F Lgsw Fov hexa [ 3. 0.]
20160308_231543 0.2,0.15,0.1 447.954 20151212_220700 -1 F F Lgsw Fov hexa [ 3. 1.]
20160308_231552 0.2,0.15,0.1 423.714 20151212_220700 -1 F F Lgsw Fov hexa [ 3. 2.]
20160308_231600 0.2,0.15,0.1 572.601 20151212_220700 -1 F F Lgsw Fov hexa [ 3. 3.]
20160308_231607 0.2,0.15,0.1 885.852 20151212_220700 -1 F F Lgsw Fov hexa [ 3. 4.]
20160308_231615 0.2,0.15,0.1 756.345 20151212_220700 -1 F F Lgsw Fov hexa [ 3. 5.]
20160308_231622 0.2,0.15,0.1 254.006 20151212_220700 -1 F F Lgsw Fov hexa [ 4. -5.]
20160308_231631 0.2,0.15,0.1 493.237 20151212_220700 -1 F F Lgsw Fov hexa [ 4. -4.]
20160308_231638 0.2,0.15,0.1 527.481 20151212_220700 -1 F F Lgsw Fov hexa [ 4. -3.]
20160308_231645 0.2,0.15,0.1 632.203 20151212_220700 -1 F F Lgsw Fov hexa [ 4. -2.]
20160308_231652 0.2,0.15,0.1 621.532 20151212_220700 -1 F F Lgsw Fov hexa [ 4. -1.]
20160308_231700 0.2,0.15,0.1 497.812 20151212_220700 -1 F F Lgsw Fov hexa [ 4. 0.]
20160308_231707 0.2,0.15,0.1 440.883 20151212_220700 -1 F F Lgsw Fov hexa [ 4. 1.]
20160308_231715 0.2,0.15,0.1 488.994 20151212_220700 -1 F F Lgsw Fov hexa [ 4. 2.]
20160308_231723 0.2,0.15,0.1 734.599 20151212_220700 -1 F F Lgsw Fov hexa [ 4. 3.]
20160308_231731 0.2,0.15,0.1 945.47 20151212_220700 -1 F F Lgsw Fov hexa [ 4. 4.]
20160308_231739 0.2,0.15,0.1 831.74 20151212_220700 -1 F F Lgsw Fov hexa [ 4. 5.]
20160308_231747 0.2,0.15,0.1 465.971 20151212_220700 -1 F F Lgsw Fov hexa [ 5. -5.]
20160308_231755 0.2,0.15,0.1 442.95 20151212_220700 -1 F F Lgsw Fov hexa [ 5. -4.]
20160308_231802 0.2,0.15,0.1 485.232 20151212_220700 -1 F F Lgsw Fov hexa [ 5. -3.]
20160308_231811 0.2,0.15,0.1 587.039 20151212_220700 -1 F F Lgsw Fov hexa [ 5. -2.]
20160308_231818 0.2,0.15,0.1 706.088 20151212_220700 -1 F F Lgsw Fov hexa [ 5. -1.]
20160308_231826 0.2,0.15,0.1 585.077 20151212_220700 -1 F F Lgsw Fov hexa [ 5. 0.]
20160308_231833 0.2,0.15,0.1 641.572 20151212_220700 -1 F F Lgsw Fov hexa [ 5. 1.]
20160308_231841 0.2,0.15,0.1 590.365 20151212_220700 -1 F F Lgsw Fov hexa [ 5. 2.]
20160308_231849 0.2,0.15,0.1 545.292 20151212_220700 -1 F F Lgsw Fov hexa [ 5. 3.]
20160308_231857 0.2,0.15,0.1 757.963 20151212_220700 -1 F F Lgsw Fov hexa [ 5. 4.]
20160308_231905 0.2,0.15,0.1 618.045 20151212_220700 -1 F F Lgsw Fov hexa [ 5. 5.]


We are more convinced that the best center for the FoV is guessed from the larger scan (>10"). So we put the hexapod in the position that matches the 3 FoV centers and we close the jitter loop (having init position = 'zero') to measure the init positions:

Pupil [Rx; Ry] PI
Blue [115.0; -88.5] [-1.25; 3.15]
Yellow [112.5; -88.3] [-2.20; 0.40]
Red [110.5; -88.5] [-4.50; 0.40]

These values are saved in a new jitter initial position: 20160309_000200

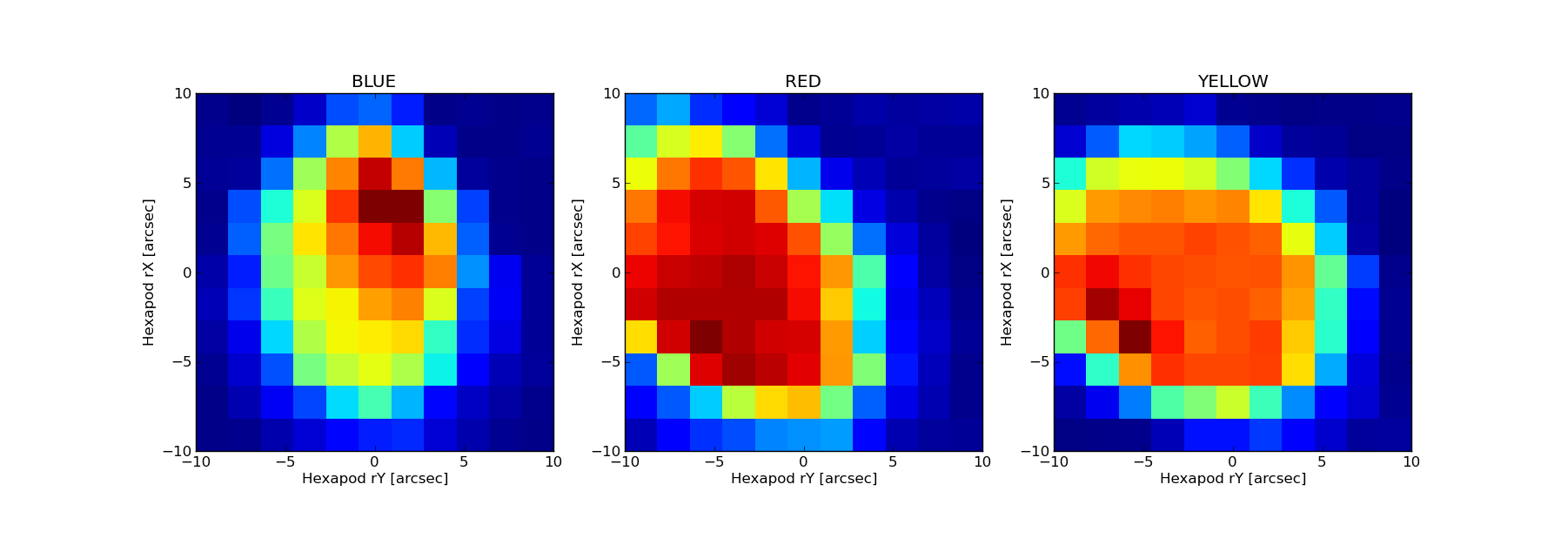

then we try another scan from [115.0; -88.5] with +/-10" and 11 steps keeping the jitter loop closed. BAD IDEA! when the spot is out of the FoV the piezos go banana and never get back!

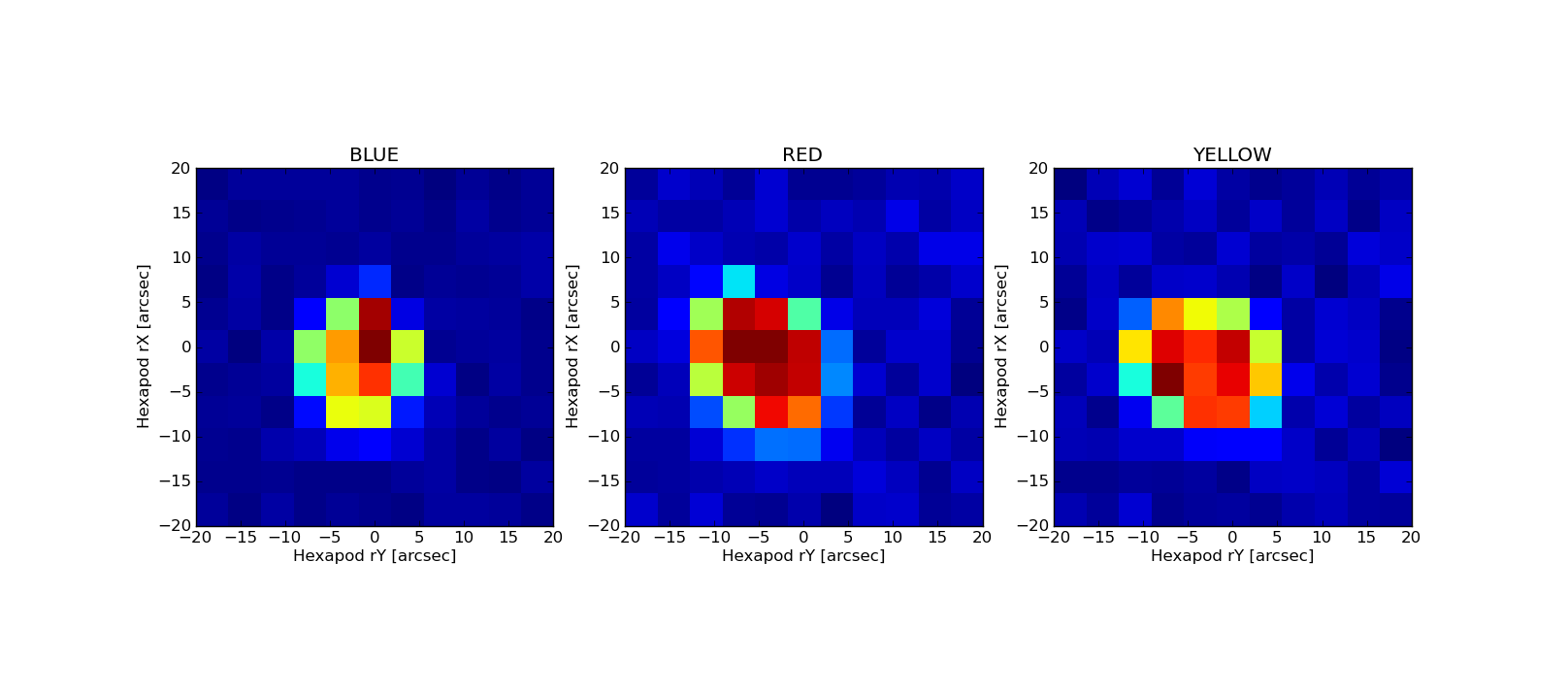

Last scan with +/-20" and 11 steps:
